Alicante I

Imagen de mapa de la desaladora de Alicante I

Situada en el paraje de Aguamarga, en el término municipal de Alicante. Los caudales aportados se incorporan al Nuevo Canal de Alicante. Ampliada en el 2006 poco antes del depósito de Elche.

El proceso del agua en la planta es común a todas las desalinizadoras de la MCT.

La desaladora consta de las siguientes unidades:

  • Toma de agua
  • Planta desaladora
  • Impulsión de agua desalada
  • Depósito regulador y conexión al Canal de Alicante
  • Vertido del agua de rechazo

Toma de agua de mar

La toma de agua de mar se ubica en las proximidades de la instalación desaladora, en la zona de servidumbre de protección del dominio público marítimo-terrestre. La captación se efectúa mediante una batería de 18 pozos en cada uno de los cuales se ha instalado una bomba sumergible de una capacidad de hasta 360 m3/h a 28 m.c.a. de capacidad de bombeo. El agua de mar es impulsada a la planta a través de una conducción de PRFV de diámetro 1.100 mm. Con una longitud de 667 m.

La potencia instalada de 2.500 KVA se suministra desde un centro de transformación (20.000 / 380 voltios) situado junto a la batería de pozos. En él se alojan los sistemas de control local de la toma.

Planta desaladora

Pretratamiento

El pretratamiento de agua de mar garantiza las condiciones óptimas (físicas y químicas) del agua de alimentación al proceso de desalación. En la desaladora del Canal de Alicante, la alta calidad del agua de toma requiere un mínimo pretratamiento; no obstante, por garantía de funcionamiento, se incluyen las siguientes etapas del mismo:

  • Dosificación de desinfectante (hipoclorito sódico)
  • Dosificación de coagulante (cloruro férrico)
  • Dosificación de acidificante (ácido sulfúrico)
  • Bombeo intermedio de agua de mar filtrada: 6 bombas centrífugas de cámara partida con variador de velocidad 1150 m3/h a 30 m.c.a.
  • Filtración sobre lecho de arena silícea en lámina libre: 10 filtros de 6,60 por 10,95 metros en planta con lecho filtrante de 1,00 m y velocidad de filtración de 6 m3/h/m2 de superficie.
  • Dosificación de dispersante (hexametafosfato sódico)
  • Reducción de cloro libre residual previo a la membrana (bisulfito sódico)
  • Filtración de seguridad: 5 filtros de presión con cartuchos de polipropileno de 5 µm de sección de paso.


Desalación

El proceso de desalación adoptado es el de ósmosis inversa. Para ello se han instalado 7 bastidores de membranas con las siguientes características:

  • Producción unitaria del bastidor: 7.200 m3/día
  • Nº de módulos por bastidor: 100
  • Nº de membranas por módulo: 7
  • Conversión: 42 %
  • Salinidad del perneado: < 400 mg/l

Las características básicas de las membranas utilizadas son:

  • Tipo de membrana: arrollamiento en espiral
  • Material: Poliamida aromática de tejido cruzado
  • Productividad Standard: 19 m3/día
  • Rechazo de sales: 99,75 %
  • Presión máxima de operación: 700 m.c.a.

Asociado a cada bastidor se disponen 7 trenes de alta presión para suministro y recuperación de energía al sistema. Constan de los siguientes componentes:

  • Bomba de alta presión centrífuga de cámara partida (760 m3/h a 700 m.c.a., 1.709 kw)
  • Motor eléctrico (potencia motor 1.120 kw, 6.000 voltios)
  • Turbina de recuperación tipo Pelton (440 m3/h a 640 m.c.a., 732 kw)

La potencia total instalada para suministro a los trenes de alta presión asciende a 13.500 kva.

Postratamiento

El postratamiento de agua de mar permite garantizar el cumplimiento de los criterior establecidos para las aguas de consumo humano por la normativa vigente. En la desaladora del Canal de Alicante el postratamiento consta de remineralización para incremento del pH, mediante la dosificación de hidróxido cálcico, y la dosificación de hipoclorito sódico para garantizar niveles adecuados de desinfectante residual.

Dicho postratamiento se realiza en un pequeño depósito de hormigón armado de 2.200 m3 de capacidad ubicado en la parcela de la Planta Desaladora.

Impulsión de agua desalada

El agua desalada producto es bombeada por 4 grupos de 680 m3/h a 195 m.c.a. hasta el depósito regulador de Elche. El transporte se realiza mediante una conducción de dos tramos con las siguientes características:

  • Tramo I: desde la desaladora hasta el Canal de Alicante, en las inmediaciones de la toma del ramal de Santa Pola. Ejecutado con tubería de acero helicosoldado de diámetro de 1.100 mm. y de una longitud de 8.300 m.
  • Tramo II: adosado al Canal de Alicante hasta el depósito regulador de Elche. Se ha ejecutado con tubería de fundición dúctil de 700 mm de diámetro y una longitud de 13.625 m.

Depósito regulador

Ubicado en las proximidades de Elche y junto al Canal de Alicante, está ejecutado en hormigón armado y dispone de dos cámaras con una capacidad total de 50.000 m3. Ocupa una superficie de 10.000 m2 y la altura de lámina máxima es de 5,50 m.

Vertido del agua de rechazo

Se realiza a través de una tubería de PRFV de 1.800 mm. de diámetro en un punto de la costa situado a 1 km de la desaladora en sentido Alicante (Cala de los Borrachos). No se produce afección medioambiental dadas las características del fondo marino y la distancia a que se encuentra el comienzo de la pradera de Posidonia oceánica (superior a 1.600 m).

CARACTERÍSTICAS

Producción máxima

57.500 m³/día

Proceso de desalinización

Ósmosis inversa

Nº de líneas de proceso

9 unidades

Tipo de captación

33 pozos verticales costeros

Vertido del agua de rechazo

Emisario de 1.070 m (1.800 mm Ø)

Potencia total instalada

14 Mva

Consumo energético

5,06 Kwh/m³

Conducción de impulsión

8.300 m en Ø1.100, 13.625 m en Ø700

Depósito regulador

50.000 m³

Entrada en funcionamiento

Septiembre 2003

Explotación

Concesión de construcción y explotación por 15 años

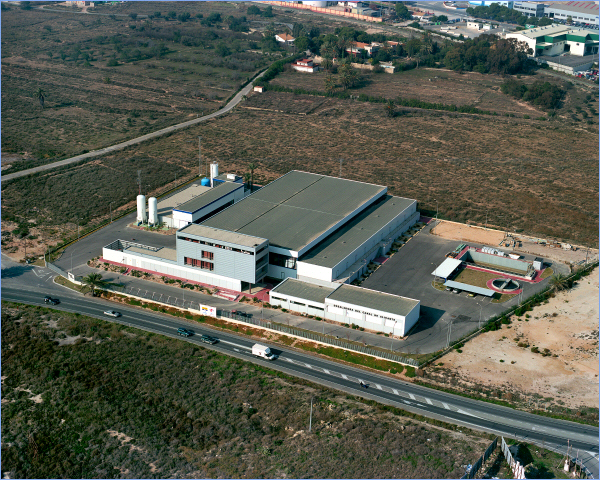

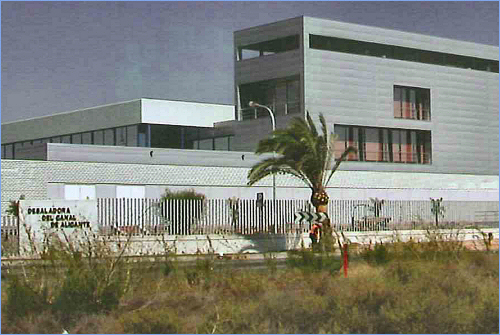

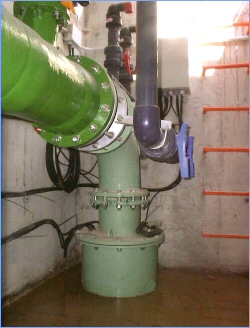

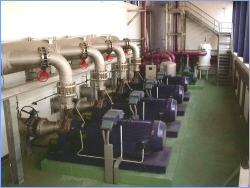

ver Vista general de la desalinizadora de Alicante I    ver Desalinizadora Alicante I    ver Detalle de toma    ver Detalle del pretratamiento    ver Bastidor de membranas    ver Vista aérea del depósito regulador    ver Vista interior del depósito regulador
