San Pedro I

Desaladora de San Pedro I

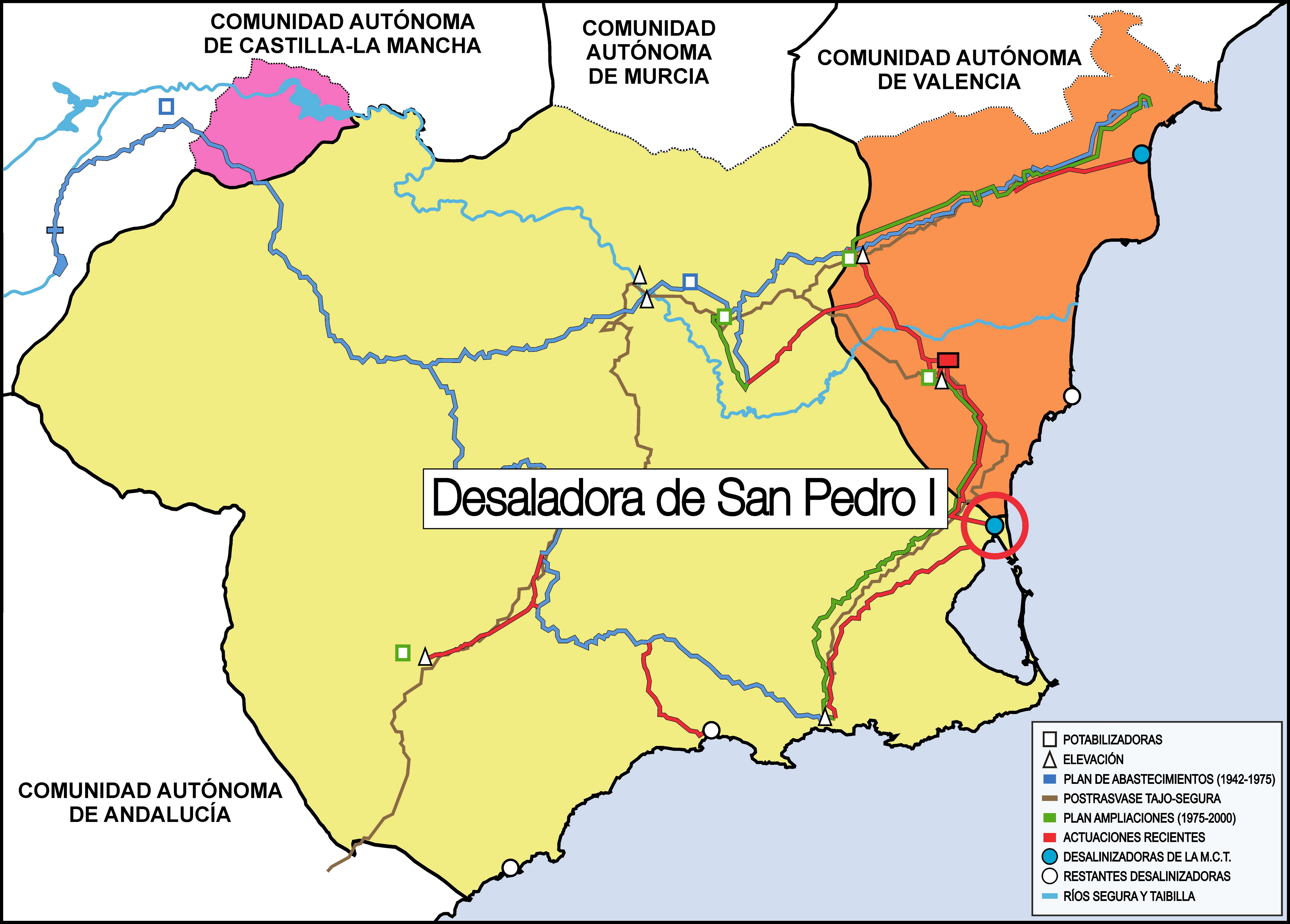

La desaladora de agua marina del Nuevo Canal de Cartagena (Antonio León Martínez-Campos. San Pedro del Pinatar I) está dimensionada para producir y aportar a la Mancomunidad de los Canales del Taibilla un volumen diario de hasta 65.000 m3 de agua potable. Está situada en el paraje del Mojón, en las inmediaciones de las Salinas y Arenales de San Pedro del Pinatar.

La desaladora consta de las siguientes unidades:

  • Toma de agua
  • Planta desaladora
  • Impulsión de agua desalada
  • Depósito regulador y conexión al Nuevo Canal de Cartagena
  • Vertido del agua de rechazo y de efluentes

Toma de agua de mar

La toma de agua de mar se ubica en el paraje Playa de la Higuerita, en el término municipal del Pilar de la Horadada (Alicante), en la zona de servidumbre de protección del dominio público marítimo terrestre. La captación se efectúa mediante una batería de 20 perforaciones horizontales dirigidas de 450 m de longitud.

Para recogida del agua procedente de los drenes de ha proyectado una arqueta subterránea compartimentada en tres cámaras: la primera para ubicación de la valvulería, la segunda tranquilizadora y la tercera para instalación de cuatro grupos de motobombas (uno de reserva), construidas en acero DUPLEX, con capacidad para impulsar cada una de ellas 800 l/s a 10 m.c.a.

La impulsión a la Planta Desaladora se hace a través de una conducción de Poliéster Reforzado con Fibra de Vidrio de diámetro 1.400 mm y 1.700 m de longitud.

La potencia instalada de 630 KVA se suministra desde un centro de transformación (6.300/420-243 voltios) situado próximo a la arqueta.

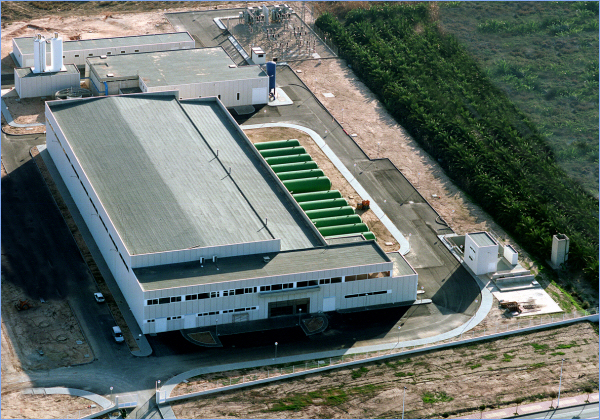

Vista aerea de la desalinizadora



Planta desaladora

Pretratamiento

El pretratamiento de agua de mar garantiza las condiciones óptimas (físicas y químicas) del agua de alimentación al proceso de desalación. En San Pedro del Pinatar I la alta calidad del agua tomada, requiere un mínimo pretratamiento; no obstante, por garantía de funcionamiento, se incluyen las siguientes etapas del mismo:



  • Dosificación de desinfectante (hipoclorito sódico)
  • Dosificación de coagulante (cloruro férrico)
  • Dosificación de acidificante (ácido sulfúrico)
  • Bombas a filtros: 6 bombas centrífugas
  • Filtración a presión sobre lecho de arena silícea en filtro cerrado: 12 filtros de diámetro 3.600 mm y 12.500 mm de longitud
  • Dosificación de dispersante (hexametafosfato sódico)
  • Reducción de cloro libre residual previo a la membrana (bisulfito sódico)
  • Filtración de seguridad: 10 filtros a presión equipados con cartuchos de polipropileno de 5 micras de sección de paso

Desalación

  • El proceso de desalación adoptado es el de ósmosis inversa. Para ello se han instalado 9 bastidores de membranas con las siguientes características:
  • Producción unitaria del bastidor:7.250 m3/día
  • Nº de módulos por bastidor:102
  • Nº de membranas por módulo:7
  • Conversión:45 %
  • Salinidad del perneado:< 400 mg/l

Las características básicas de las membranas utilizadas son:

  • Tipo de membrana:arrollamiento en espiral
  • Material:Poliamida aromática de tejido cruzado
  • Productividad Standard:19 m3/día
  • Rechazo de sales:99,4 %
  • Presión máxima de operación:700 m.c.a.

Asociado a cada bastidor existe un tren de alta presión para suministro y recuperación de energía al sistema, existiendo uno de reserva capaz de atender indistintamente a cada uno de los bastidores. El número total es de 10, que constan de los siguientes componentes:

  • Bomba de alta presión, centrífuga de cámara partida partida y multietapa (685 m3/h a 700 m.c.a., 472 KW)
  • Motor eléctrico (potencia 1.100 KW, 6.000 V)
  • Turbinas de recuperación tipo Pelton (372 m3/h a 665 m.c.a., 585 KW)
  • La potencia total instalada para suministro a los trenes de alta presión asciende a 12.000 KVA

Postratamiento

El postratamiento del agua desalada permite garantizar el cumplimiento de los criterios establecidos, para las aguas de consumo humano, por la normativa vigente. En San Pedro del Pinatar I, el postratamiento consta de remineralización para incremento de PH, mediante la dosificación de hidróxido cálcico y CO2, y la dosificación de hipoclorito sódico para garantizar niveles adecuados de desinfectante residual.

Este postratamiento se realiza en un pequeño depósito de hormigón armado de 2.000 m3 de capacidad ubicado en la parcela de la Planta Desaladora.

Impulsión del agua desalada

El agua desalada es bombeada al depósito regulador mediante cinco grupos motobombas (uno de reserva), de 315 kw de potencia, capaces de impulsar un caudal de 813 m3/h a 90 m.c.a. y a través de una conducción de fundición, de 800 mm de diámetro y 7,5 Km de longitud.

Depósito regulador

Situado en las proximidades del Nuevo Canal de Cartagena, en el paraje de Lo Romero (San Pedro del Pinatar) está ejecutado en hormigón armado y dispone de dos cámaras con una capacidad total de 65.000 m3. Ocupa una superficie de 12.980 m2 y la máxima altura de la lámina de agua es de 5 m.

Vertido del agua de rechazo y de efluentes

Tanto el agua de rechazo como los efluentes procedentes del lavado de filtros y membranas, una vez tratados, serán vertidos al mar mediante un emisario de 5.800 m y 1.400 mm de diámetro. El emisario consta de:

  • Un tramo terrestre, desde la cámara de salida hasta la ribera del mar construido con tubería de poliéster reforzado con fibra de vidrio y de 691 m de longitud y construido en parte bajo el canal perimetral del parque Regional de las Salinas de San Pedro del Pinatar.
  • Un tramo de conducción submarina de 5.109 metros que constituye el propio emisario, que a su vez se compone de tres tramos. Uno primero ejecutado con microtúnel de 315 m de tubería de hormigón (hasta salvar los arrecifes playeros), un segundo tramo de 2.484 m con tubería de polietileno enterrada en zanja bajo escollera y un último tramo de 2.310 m también con tubería de polietileno lastrada sobre el lecho marino.

Al objeto de garantizar la no afección a la pradera de Posidonia oceánica, incluida con la calificación de hábitat natural de interés comunitario en la Directiva Hábitat, el emisario submarino la atraviesa, superando en más de 1 Km su límite inferior. El máximo respeto al medio ambiente que preside las actuaciones de las administraciones públicas se ha traducido en el más escrupuloso cumplimiento de las prescripciones técnicas y medidas preventivas y correctoras establecidas en la Declaración de Impacto Ambiental.




CARACTERÍSTICAS

Producción máxima diaria

65.000 m³

Proceso de desalanización

Ósmosis inversa

Nº de líneas de proceso

9 unidades

Tipo de captación

Conjunto de 20 drenes horizontales

Vertido de agua de rechazo

Emisario de 5.800m (1.400 mmØ)

Potencia total instalada

15 Mva

Consumo energético específico

4,22 Kwh/m³

Conducción de impulsión

7.500 m (800 mmØ)

Depósito regulador

65.00 m³

Inversión

72 millones de euros

Financiación Fondo de Cohesión

85%

Plazo de concesión

15 años

Entrada en funcionamiento

2005

Explotación

Concesión de explotación y construcción por 15 años
